SVETILJKA
NACION 2

  1. Svetiljke
  2. Dekorativno osvetljenje
  3. NACION 2
image image image image image image image image image image image image image image
opis tehničke karakteristike preporuka za projektovanje 3D prikaz montaža i održavanje fotometrija
M.H. 100W PDF LDT
LED 50W PDF LDT
verzija za štampu

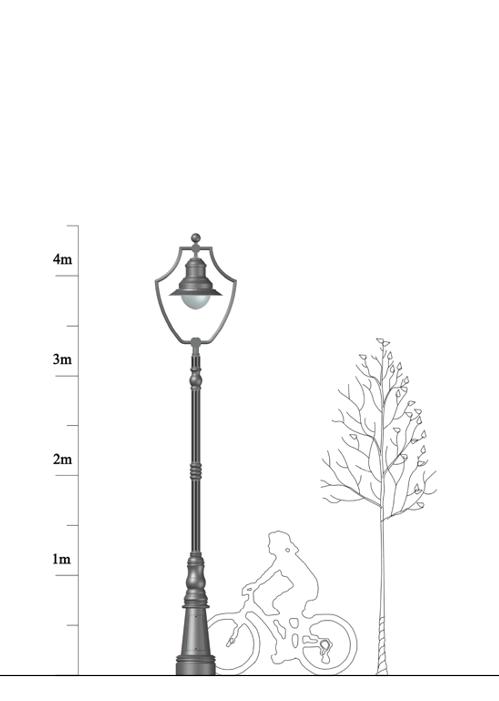

Svetiljka NACION 2, univerzalne forme, koja uspešno balansira između modernih i tradicionalnih odrednica, pruža optimalni izbor za efektno rešenje širokog spektra svetlotehničkih zahteva uz kvalitativno unapređenje sadržajnosti svakog prostora.
Osnov svetiljke čini kućište, dizajnerski prepoznatljive forme, izrađeno tehnikom duboko vučenog aluminijuma.
Optički sistem savremeno tehnološkog rešenja, u celini sa protektorom od polikarbonata, obezbeđuje visoko efikasnu raspodelu svetlosti.
Proizvodi se u varijanti sa konvencionalnim i LED svetlosnim izvorom.
Svi spoljni delovi štite se poliesterskim prahom u izabranom tonu po RAL - karti.
Svetiljka pruža mogućnost brojnih kombinacija sa stubovima i konzolama.


svetiljka NACION 2 stub POLIS konzola LAUT
svetiljka NACION 2 stub Dvosegmentni čelični stubovi konzole LAUT
svetiljka NACION 2 stub GARDOŠ konzola FORMA
svetiljka: NACION 2 stub: KALEMEGDAN PARK konzola: LUK
svetiljka: NACION 2 stub: KALEMEGDAN PARK nosać: ELIPSA
svetiljka: NACION 2 stub: APATIN konzola: LUK
svetiljka: NACION 2 stub: DEKOR konzola: OKULAR
svetiljka: NACION 2 stub: KALEMEGDAN PARK konzola: BEOGRAD
svetiljka: NACION 2 stub: PASAŽ konzola: LUK
svetiljka: NACION 2 stub: HRAM konzola: BEODEKOR
svetiljka: NACION 2 stub: KOŠUTNJAK konzola: LUK
svetiljka: NACION 2 stub: DEKOR konzola: LUK
svetiljka: NACION 2 stub: CVETNI TRG nosač: VIZIR
svetiljka: NACION 2 stub: POLIS konzola: AKORD
svetiljka: NACION 2 stub: APATIN konzola: BEOGRAD
svetiljka: NACION 2 stub: TRIGON konzola: LABA


Preporuke u tablici su informativnog karaktera, te je za konkretnu situaciju potrebno uraditi odgovarajući fotometrijski proračun.

Datoteke  za  fotometrijski  proračun  možete naći u sekciji fotometrija.

Za stručnu pomoć pri izradi fotometrijskog proračuna možete kontaktirati naš projektni biro.

Tip svetiljke Svetlosni izvor Vrsta javnog prostora Širina osvetljene zone Distribucija svetla Visina montaže Rastojanje između stubova
NACION 2 - 70 NaVP/MH
staza < 7 m usmerena 4 - 4,5 m 12 - 14 m
trg < 6 m kružna 4 - 4,5 m 10 - 12 m
park < 7 m kružna 4 - 4,5 m 12 - 14 m
NACION 2 - 100 NaVP/MH
staza < 8 m usmerena 4,5 - 5 m 14 - 16 m
trg < 7 m kružna 4,5 - 5 m 12 - 14 m
park < 8 m kružna 4,5 - 5 m 14 - 16 m
NACION 2 - 150 NaVP/MH
staza < 10 m usmerena 5,5 - 6 m 18 - 20 m
trg < 8 m kružna 5,5 - 6 m 14 - 16 m
park < 10 m kružna 5,5 - 6 m 18 - 20 m
NACION 2 30-50 LED
- - kružna - -

Optički blok
Stepen zaptivenosti: IP 66
Otpornost na udar: IK 10

Predspojni uređaj
Stepen zaptivenostI: IP 43       ( za konvencionalne izvore )
                                            IP 65-67 ( za LED izvore )

Klasa električne izolacije: I ili II
Regulacija svetla: daljinsko upravljanje ( 1-10V, DALI )

Tip svetiljke Svetlosni izvor Snaga izvora Svetlosni fluks Temperatura boje Masa
NACION 2 - 70 NaVP/MH 70 W 6 600 / 6 300 lm prema izabranoj sijalici 5,9 kg
NACION 2 - 100 NaVP/MH 100 W 10 500 / 8 700 lm prema izabranoj sijalici 6 kg
NACION 2 - 150 NaVP/MH 150 W 16 500 / 13 500 lm prema izabranoj sijalici 6,6 kg
NACION 2 30-50 LED 30 - 50 W 3 000 / 5 000 lm prema izabranim diodama 6,2 kg

Montaža i održavanje

montaža
Svetiljka je predviđena za vertikalnu montažu na konzolu sa završetkom R 3/4”, što omogućava sigurno pričvršćivanje.
оdržavanje
Pristup sijalici i predspojnim uređajima omogućen je odvrtanjem tri sigurnosna vijka koji omogućavaju pomeranje zaštitnog poklopca sa protektorom u donji položaj za vreme intervencije. Predspojni uređaji su pristupačni i nalaze se na lako izmenljivom nosaču. Promena sijalice postiže se otvaranjem nosača grla i njegovim izvlačenjem.
