FENJER METEOR predstavlja savremeno rasvetno telo, klasične forme, koje preferira primenu u istorijskim celinama i prostorima koji neguju tradicionalni duh.
Sklop čine kućište od profilisanog čeličnog lima, dekorativni nosači od aluminijumske legure i dvodelni poklopac izrađen tehnikom dubokog izvlačenja aluminijuma.
Optički sistem savremeno tehnološkog rešenja, u celini sa protektorom od kaljenog stakla, obezbeđuje visoko efikasnu raspodelu svetlosti i u varijanti sa konvencionalnim i LED svetlosnim izvorom.
Svi spoljni delovi štite se poliesterskim prahom u izabranom tonu po RAL - karti.
Svetiljka pruža mogućnost brojnih kombinacija sa  stubovima i konzolama.

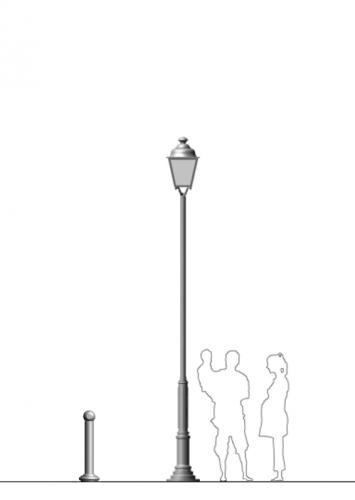

svetiljka FENJER METEOR stub HRAM konzola LARA

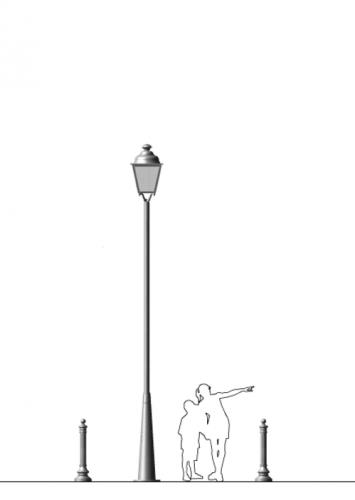

svetiljka: FENJER METEOR stub: GARDOŠ mobilijar: Barikadni stubić AUTENTIK
svtiljka: FENJER METEOR stub: POLIS mobilijar: Barikadni stubić GARDEN
svtiljka: FENJER METEOR stub: TRIGON mobilijar: Klupa GARDEN

Preporuke u tablici su informativnog karaktera, te je za konkretnu situaciju potrebno uraditi odgovarajući fotometrijski proračun.

Datoteke  za  fotometrijski  proračun  možete naći u sekciji  fotometrija.

Za stručnu pomoć pri izradi fotometrijskog proračuna možete kontaktirati naš projektni biro.

Tip svetiljke Svetlosni izvor Vrsta javnog prostora Širina osvetljene zone Distribucija svetla Visina montaže Rastojanje između stubova
FENJER METEOR - 70 NaVP/MH
staza < 7 m usmerena 3,5 - 4 m 12 - 14 m
trg < 6 m kružna 3,5 - 4 m 10 - 12 m
park < 7 m kružna 3,5 - 4 m 12 - 14 m
FENJER METEOR - 100 NaVP/MH
staza < 8 m usmerena 4 - 4,5 m 14 - 16 m
trg < 7 m kružna 4 - 4,5 m 12 - 14 m
park < 8 m kružna 4 - 4,5 m 14 - 16 m
FENJER METEOR - 150 NaVP/MH
staza < 9 m kružna 4,5 - 5 m 16 - 18 m
trg < 8 m kružna 4,5 - 5 m 14 - 16 m
park < 9 m kružna 4,5 - 5 m 16 - 18 m
FENJER METEOR - 30-50 LED
- - kružna - -

Optički blok
Stepen zaptivenosti: IP 66
Otpornost na udar: IK 10

Predspojni uređaj
Stepen zaptivenosti : IP43       (za konvencionalne izvore )
                                             IP65-67 ( za LED izvore )

Klasa električne izolacije: I ili II
Regulacija svetla : daljinsko upravljanje ( 1-10V, DALI )


Tip svetiljke Svetlosni izvor Snaga izvora Svetlosni fluks Temperatura boje Masa
FENJER METEOR - 70 NaVP/MH 70 W 6 600 / 6 300 lm prema izabranoj sijalici 10,1 kg
FENJER METEOR - 100 NaVP/MH 100 W 10 500 / 8 700 lm prema izabranoj sijalici 10,4 kg
FENJER METEOR - 150 NaVP/MH 150 W 16 500 / 13 500 lm prema izabranoj sijalici 10,9 kg
FENJER METEOR - 30-50 LED 30 - 50 W 3 300 / 5 500 lm prema izabranim diodama 10,5 kg

Montaža i održavanje

montaža

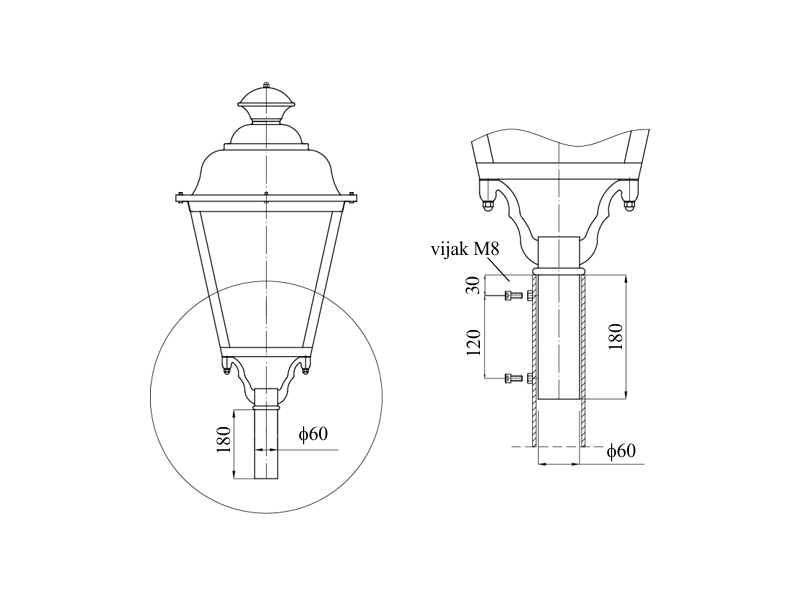

Svetiljka se montira u stub  sa  završetkom  prečnika 76 mm pomoću šest galvanizovana vijka smeštena na vrhu stuba,što omogućava sigurno pričvršćivanje svetiljke.
оdržavanje
Pristup sijalici i predspojnim uređajima omogućen je odvrtanjem sigurnosnih vijaka koji oslobađaju  poklopac. Predspojni uređaji su montirani na zaptivnoj ploči optičkog bloka. Promena sijalice postiže se odvrtanjem nosača grla i njegovim izvlačenjem.
