Rasvetni stubovi
GENEZA

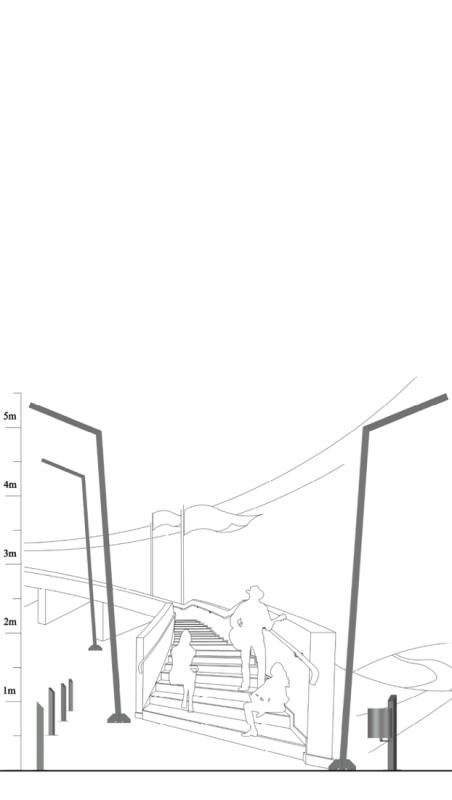

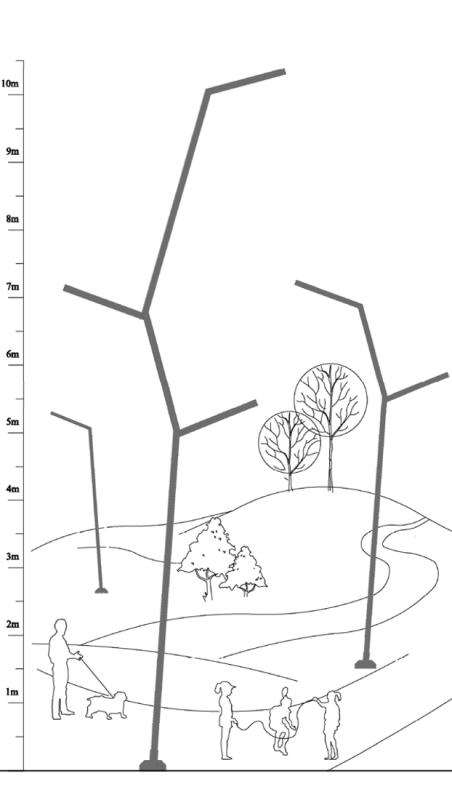

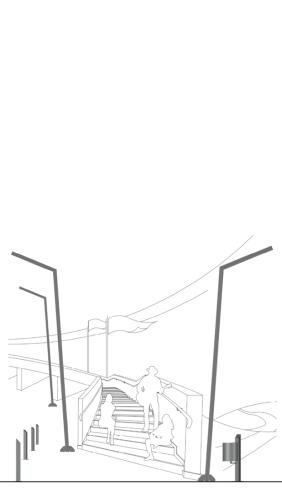

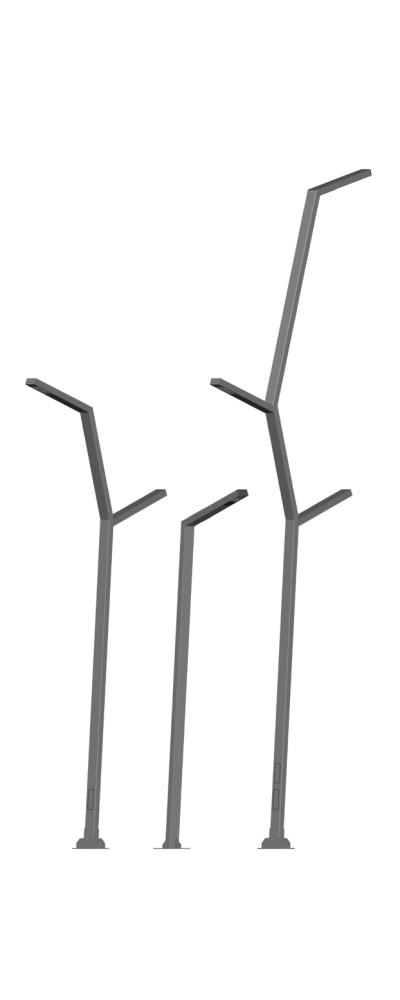

Rasvetni stub GENEZA, sa setom varijantnih rešenja, donosi inventivno osmišljenu formu nastalu po uzoru na prirodne, organske motive u progresivnom narastanju koje je transponovano gradacijskim usložnjavanjem pripadajućih elemenata sklopa. Svaka varijanta izrađuje se u granicama preporučenih visina, zajedno sa jednom do tri LED svetiljke, snage 24-150W, tako da se stubovi mogu primeniti u širokom spektru projektovanih zamisli, od osvetljenja prostora sa strogo definisanim zahtevima, pa sve do ambijenata u kojima su svetlosni efekti i oblikovni aspekti ključni argumenti dizajnerskog postupka.
Stubni elementi se izrađuju od čeličnih kutijastih profila dim. 100x200mm, dok su svetiljke od Al profilisanog kućišta sa protektorom od kaljenog stakla i integrisanim optičkim blokom. Elektronsko napajanje smešta se u stubni otvor.
Završna zaštita obuhvata dvostruki nanos "epoxi prajmer"-a i finalno farbanje u izabranom tonu po RAL-karti. Postupak toplog cinkovanja čel. elemenata vrši se po zahtevu naručioca.

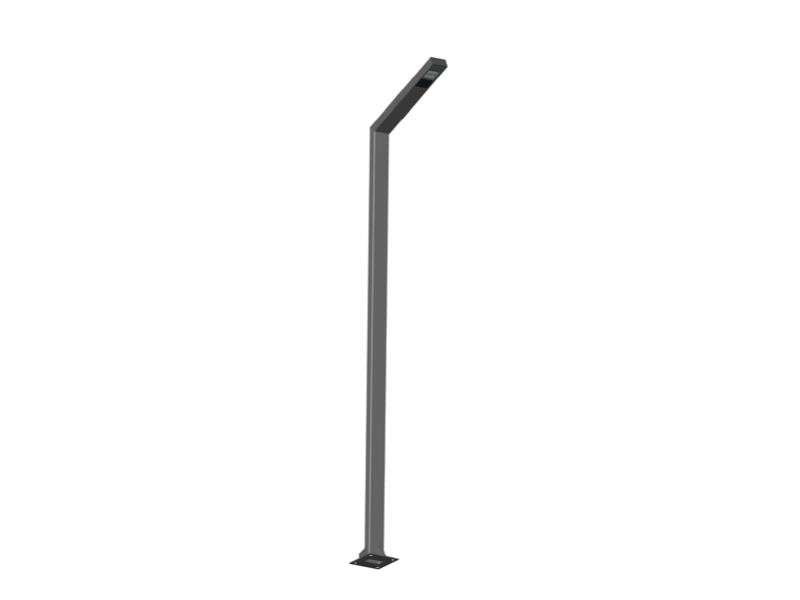

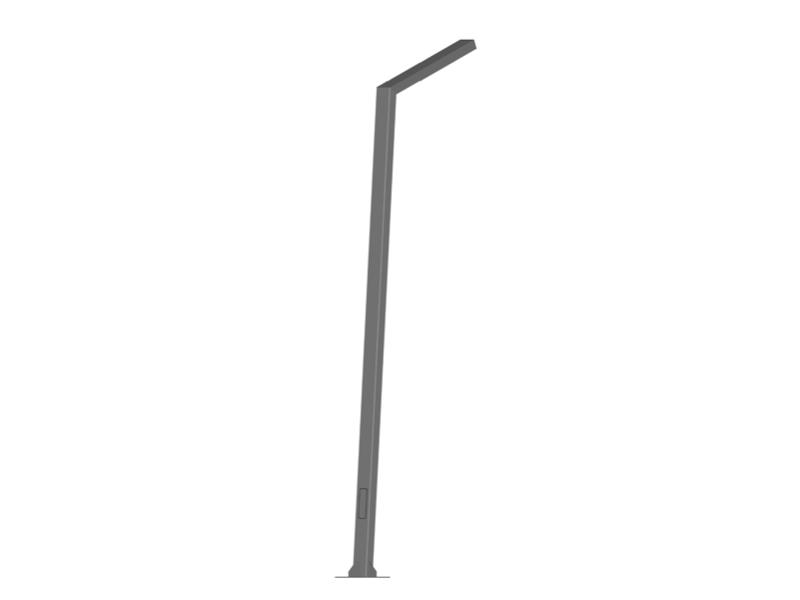

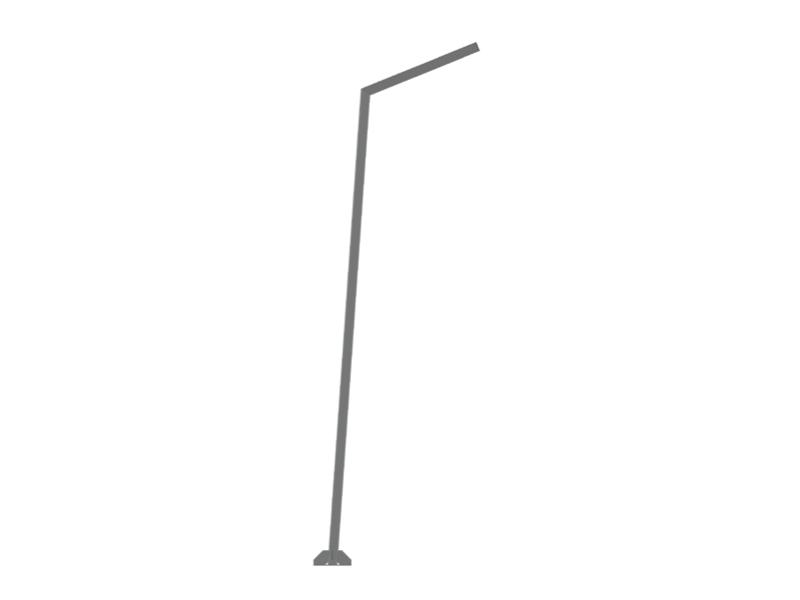

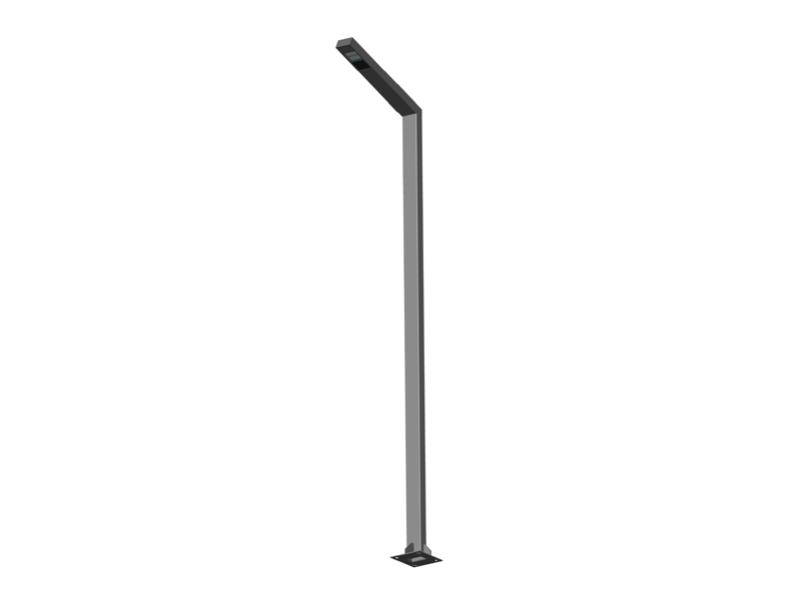

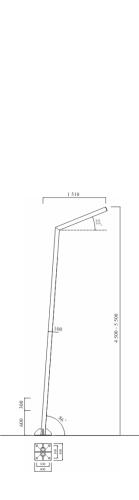

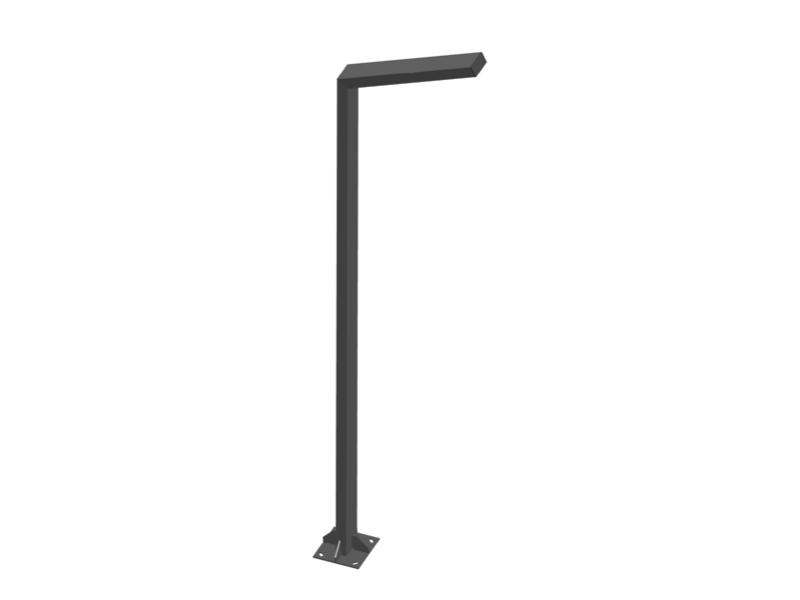

Rasvetni stub GENEZA - varijanta 1, preporučene visine 4,5-5,5m, izrađuje se od čel. kutijastih profila dim. 100x200mm, zajedno sa baznom pločom ojačanom čel. rebrima i jednom LED svetiljkom sa kućištem od Al kutijastog profila dim. 100x200x3mm, snage 24-40W.

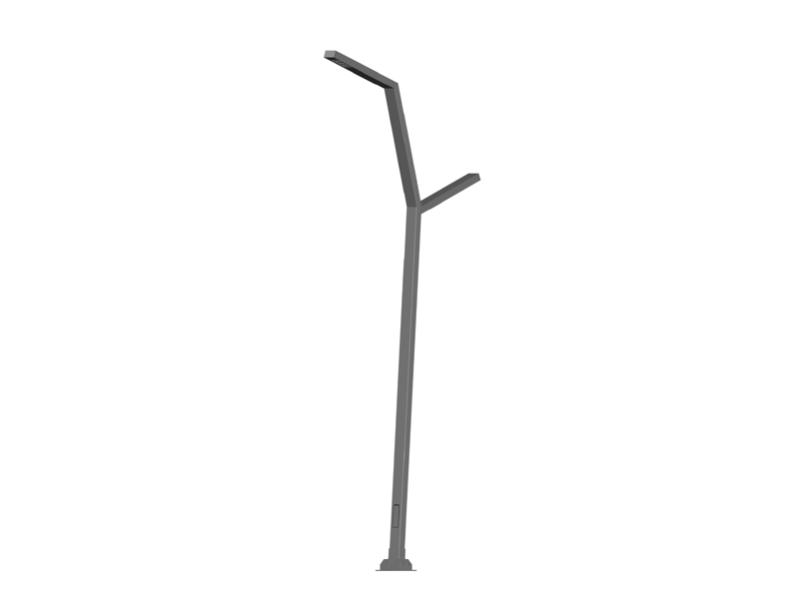

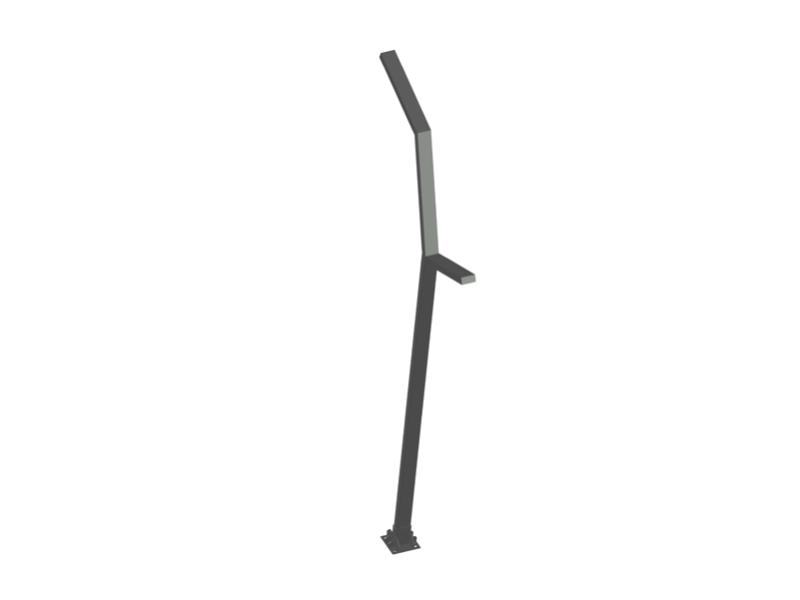

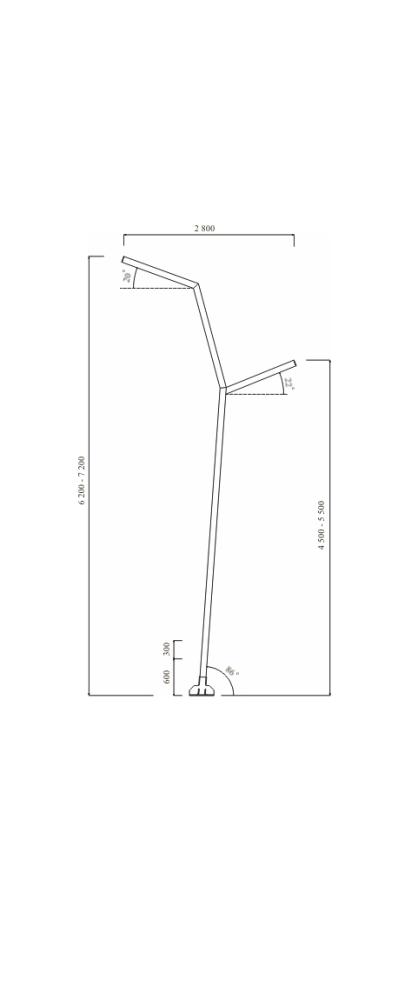

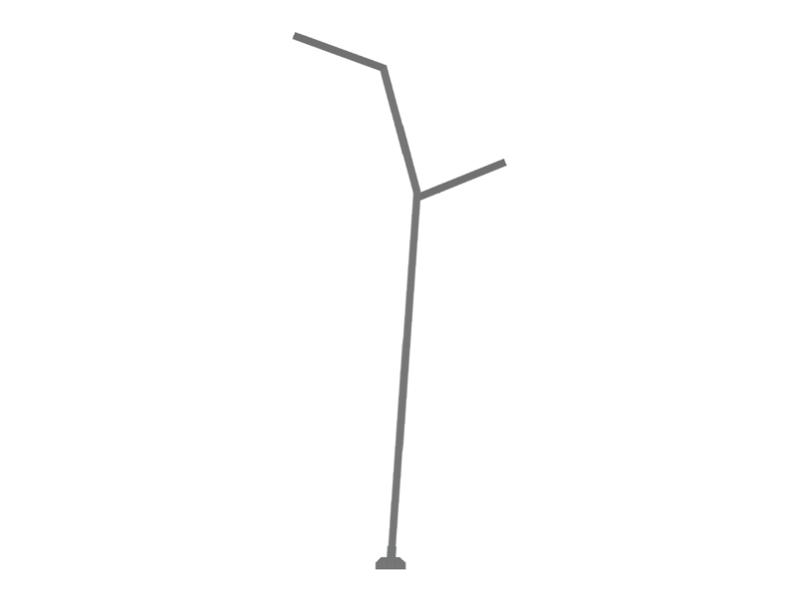

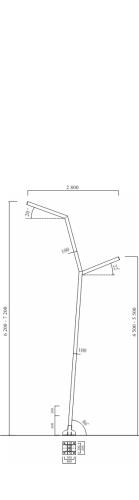

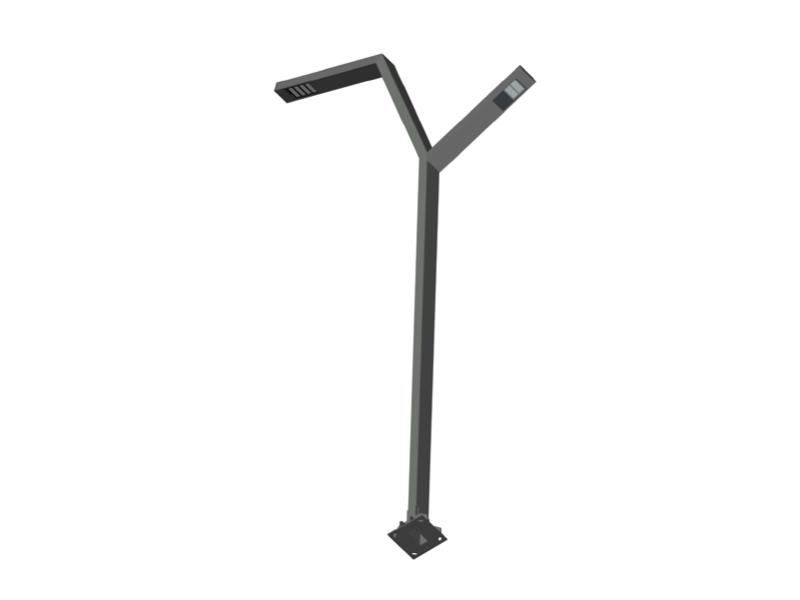

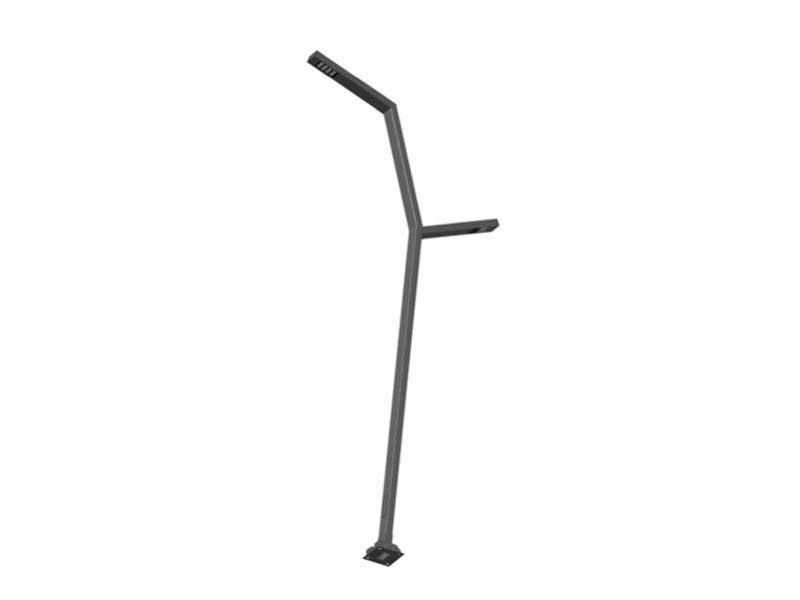

Rasvetni stub GENEZA - varijanta 2, preporučene visine 6,2-7,2m, izrađuje se od čel. kutijastih profila dim. 100x200mm, zajedno sa baznom pločom ojačanom čel. rebrima i dve LED svetiljke sa kućištem od Al kutijastih profila dim. 100x200x3mm, snage 60-80W/24-40W.

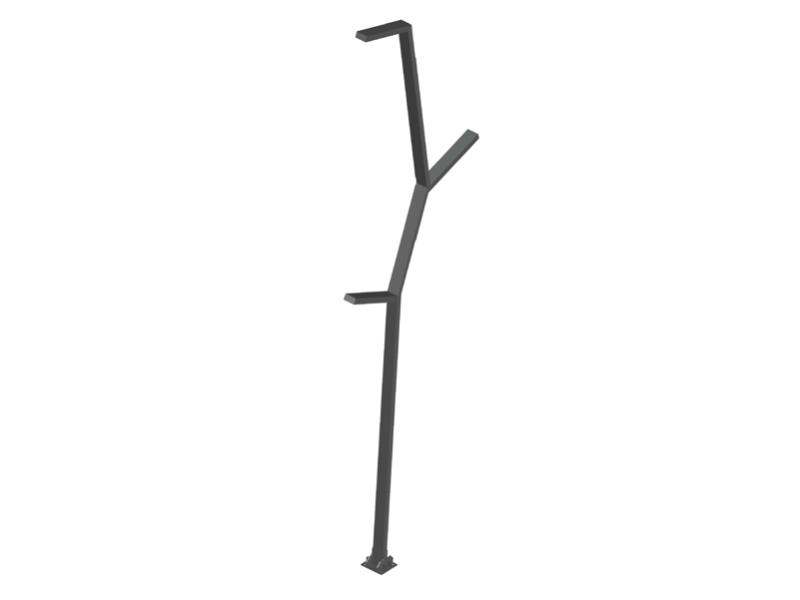

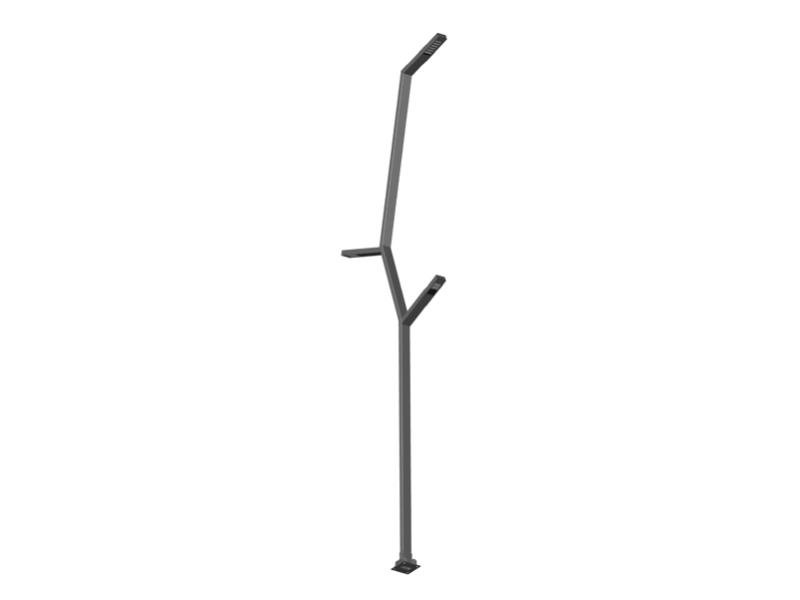

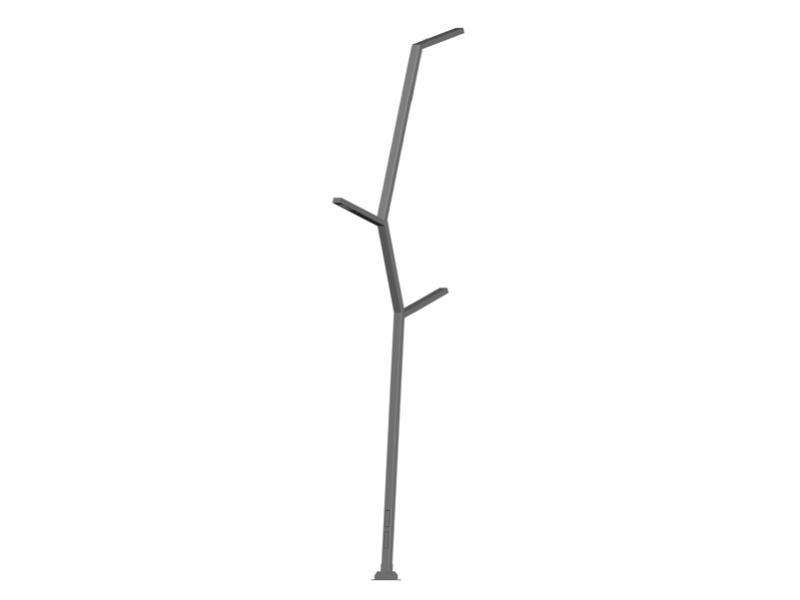

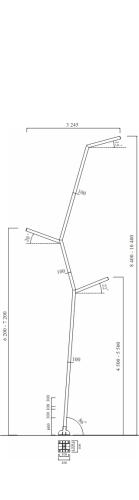

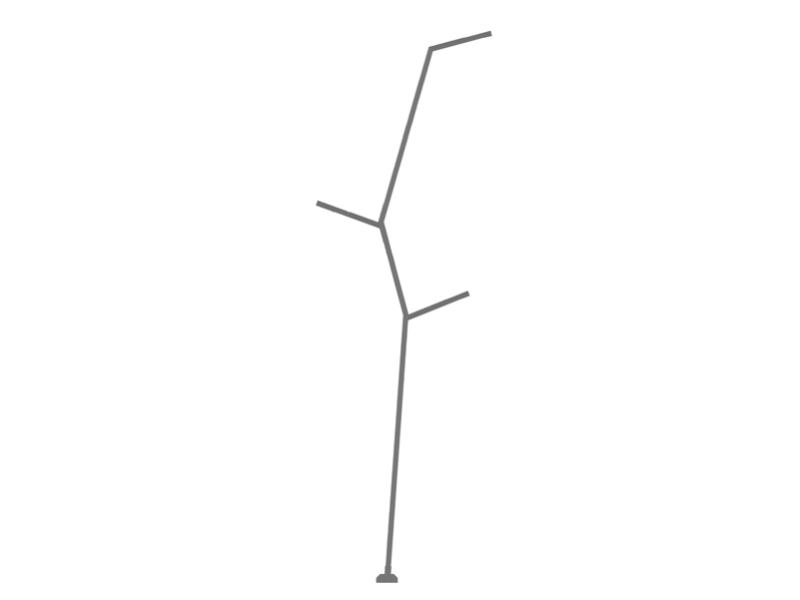

Rasvetni stub GENEZA - varijanta 3, preporučene visine 8,4-10,4m, izrađuje se od čel. kutijastih profila dim. 100x200mm, zajedno sa baznom pločom ojačanom čel. rebrima i tri LED svetiljke sa kućištem od Al kutijastih profila dim. 100x200x3mm, snage 120W/60-80W/24-40W.

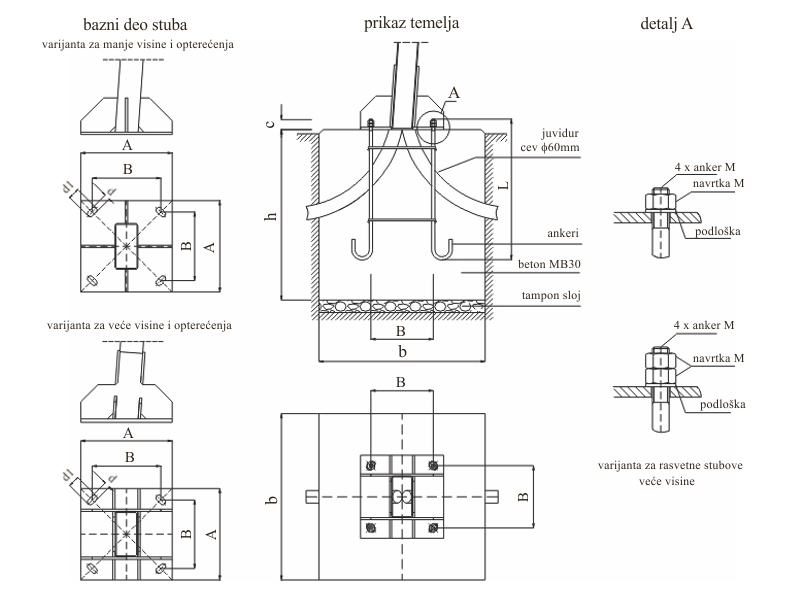

Montaža rasvetnog stuba se vrši na prethodno izveden betonski temelj, pomoću odgovarajuće, tzv. "anker korpe" sačinjene od 4 8četiri) povijene i međusobno povezane šipke od betonskog gvožđa, dimenzija i rasporeda prema priloženoj šemi. Pritezanje stuba, odnosno njegove bazne ploče i pripadajućih ankera ostvaruje se sa po jednom, odnosno dve odgovarajuće navrtke.

Prikazi temelja su informativnog karaktera, dati prema najčešćim primerimaiz prakse. Ukoliko se stubovi postavljaju u nestandardnim uslovima i uz eventualne izmene pojedinih detalja i prateće opreme potrebno je izvršiti proveru i korekciju datih dimenzija.


H stuba A B ∅d M L h b c
4,5m 400 300 23x45 M18 630 800 600 40
5,5m 400 300 23x45 M18 630 800 600 40
6,2m 400 300 25x50 M20 920 1 200 800 50
7,2m 400 300 25x50 M20 920 1 200 800 50
8,4m 400 300 25x50 M20 1 075 1 400 900 60
10,4m 400 300 25x50 M20 1 075 1 400 900 60
