Rasvetni stubovi
FORUM

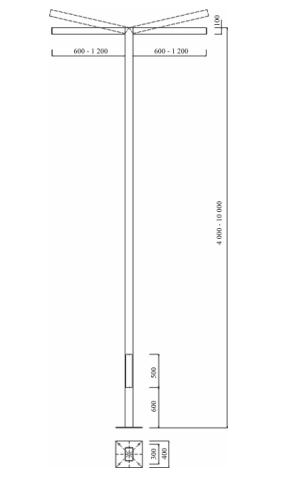

Rasvetni stub, tip FORUM, pripada grupi savremeno koncipuirane urbane rasvete namenjene osvetljenju gradskih saobraćajnica, prostora mirujućeg saobraćaja, trgova i komunikacionih trasa različite kategorije namene, te slobodnih, parkovskih i rekreativnih zona. Stubni nosač se radi u kombinaciji čeličnih profila kružne i kvadratne osnove, međusobno povezanih u oblikovno skladan sklop, sa jednom ili dve svetiljke, postavljene u istoj ravni ili u smaknutom položaju. Stub se izrađuje sa odgovarajućom baznom pločom i otvorom dimenzije 400x90mm za smeštaj priključne ploče, FRA osigurača, elektronskog napajanja i vijka M10 za uzemljenje. Svetiljka, gabaritnih dim. 100x200x800mm, izrađuje se od Al profila, livenog poklopca i protektora od kaljenog stakla. Optički blok je projektovan kao integralni sklop, za snagu od 24 - 50W, kojim se obezbeđuju visoke svetlotehničke karakteristike.

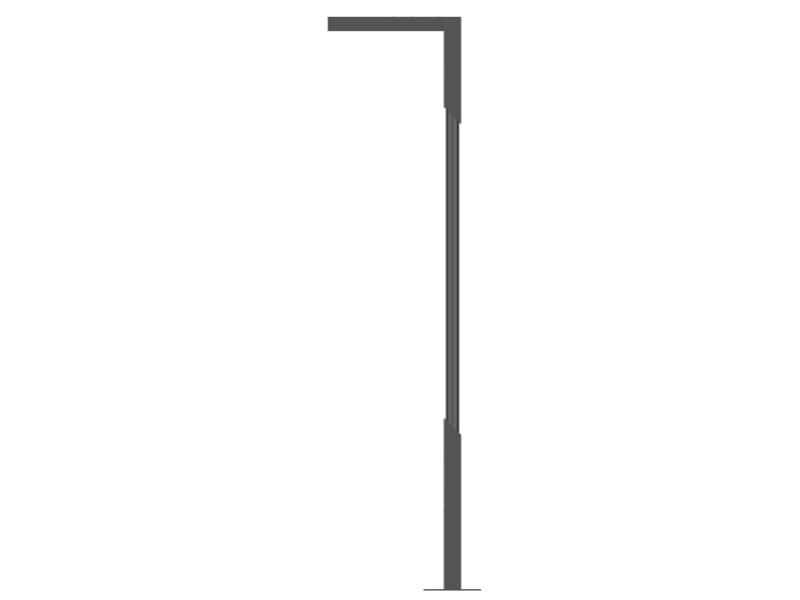

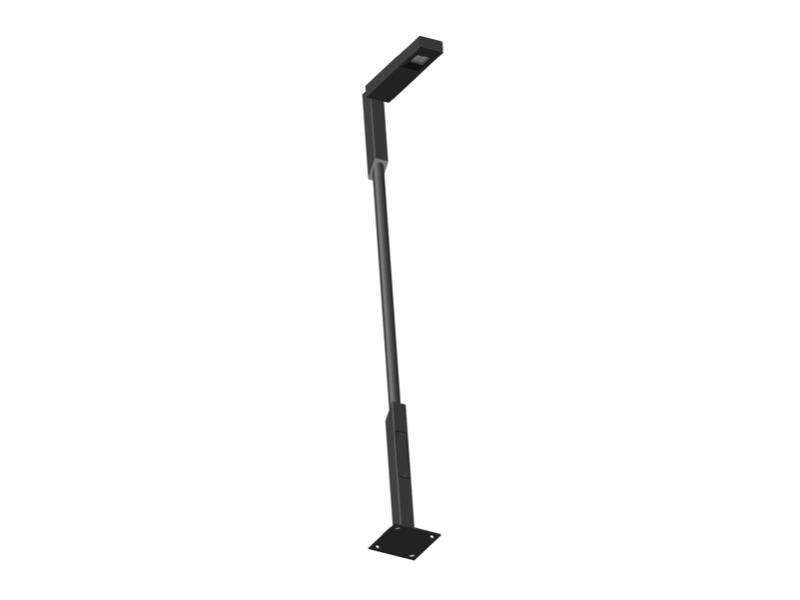

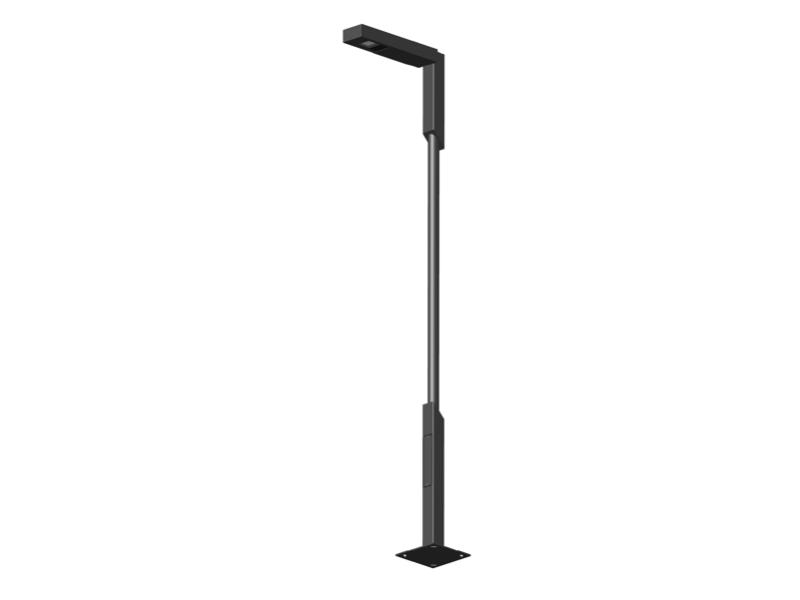

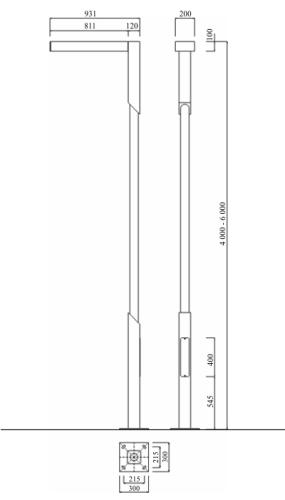

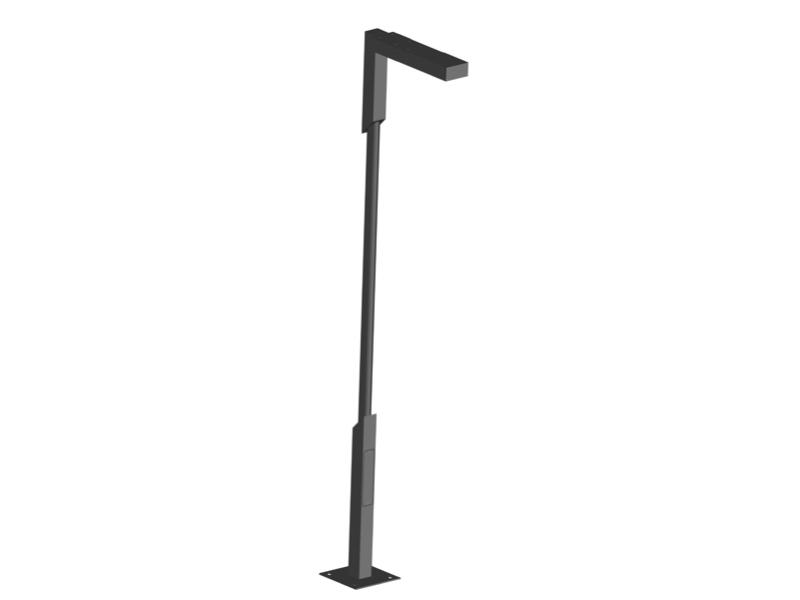

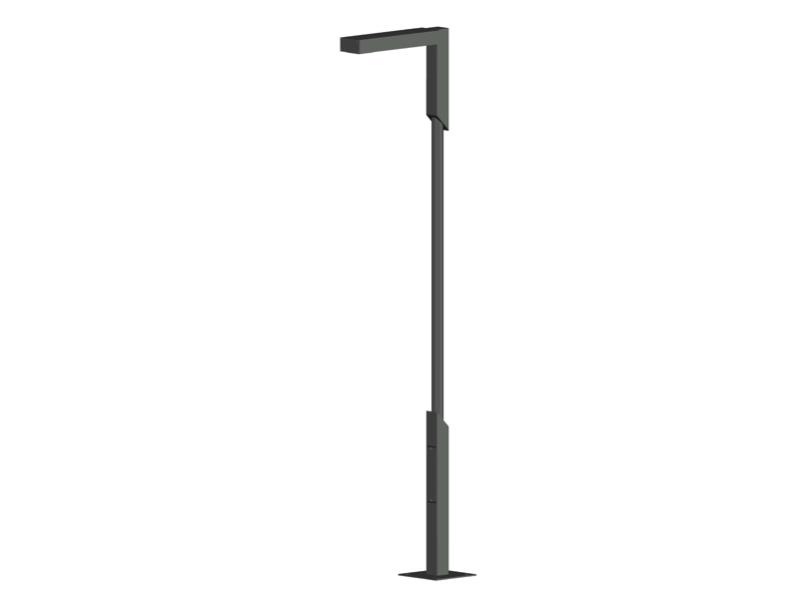

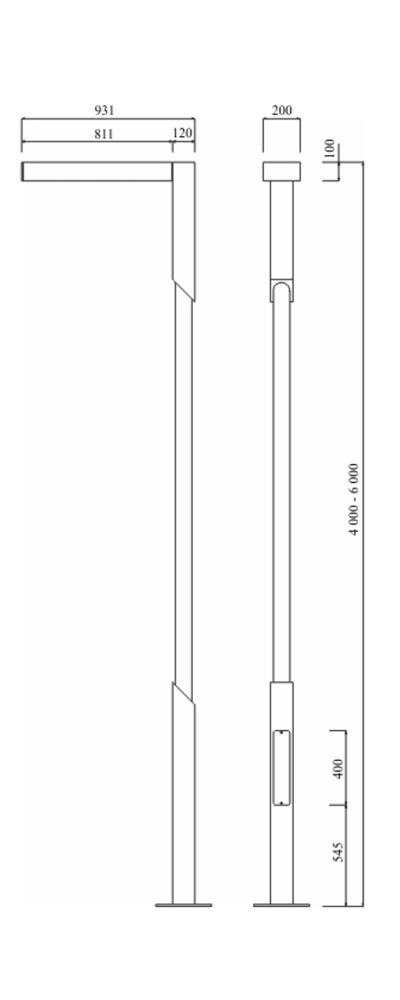

Rasvetni stub FORUM - varijanta 1 izrađuje se od čeličnih profila kvadratne i kružne osnove, zajedno sa odgovarajućom čel. baznom pločom i jednom LED svetiljkom sa kućištem od Al kutijastog profila dim. 100x200x3x800mm, snage 24-50W. Ukupna, preporučena, visina rasvetnog stuba kreće se u rasponu od 4,0-6,0m.

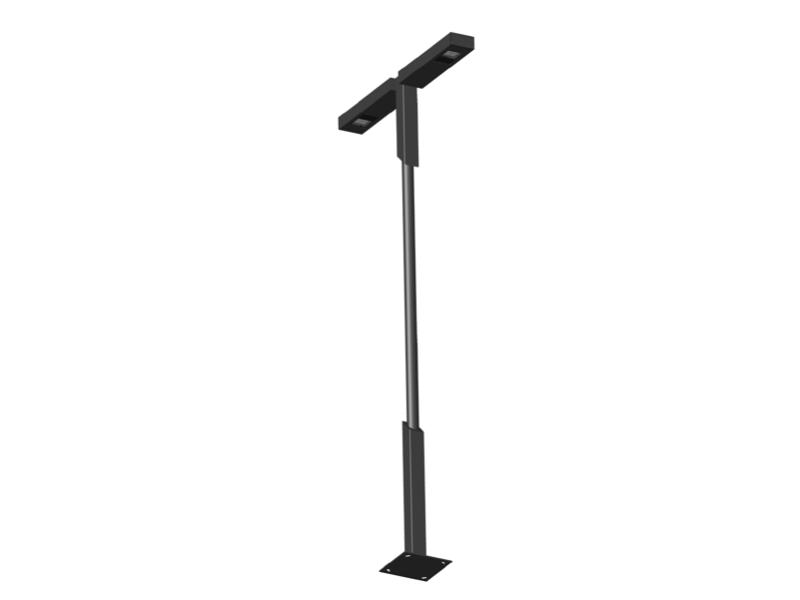

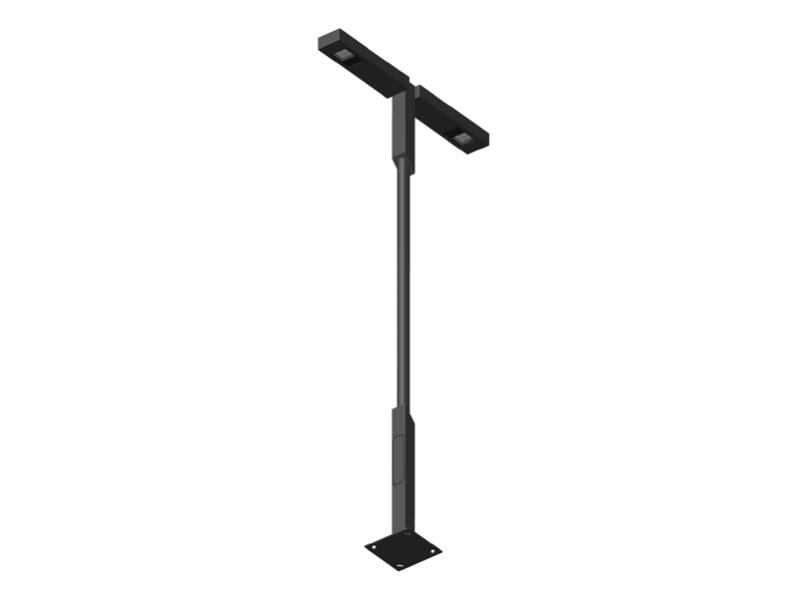

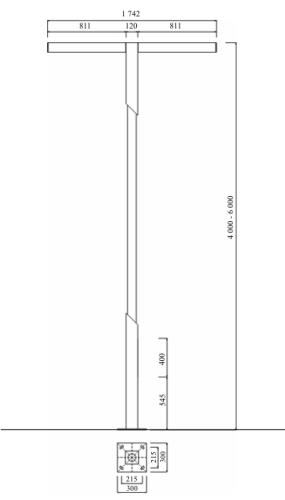

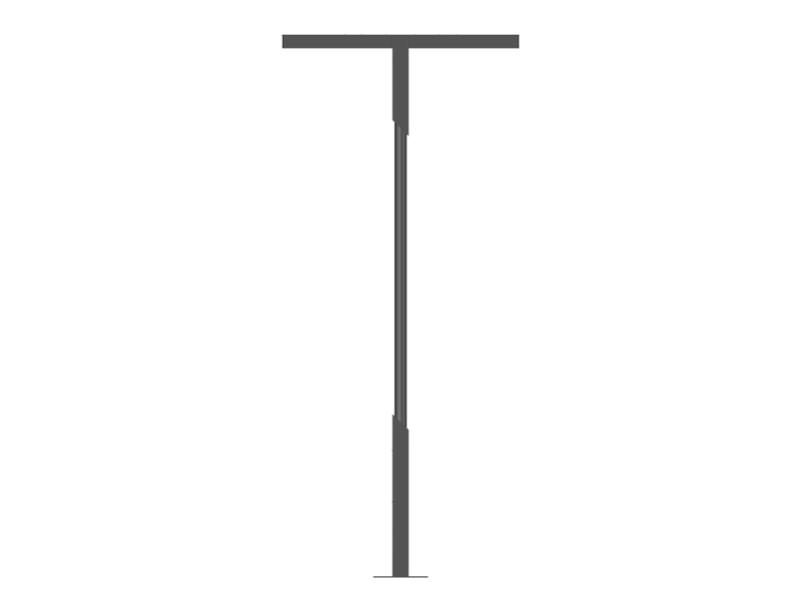

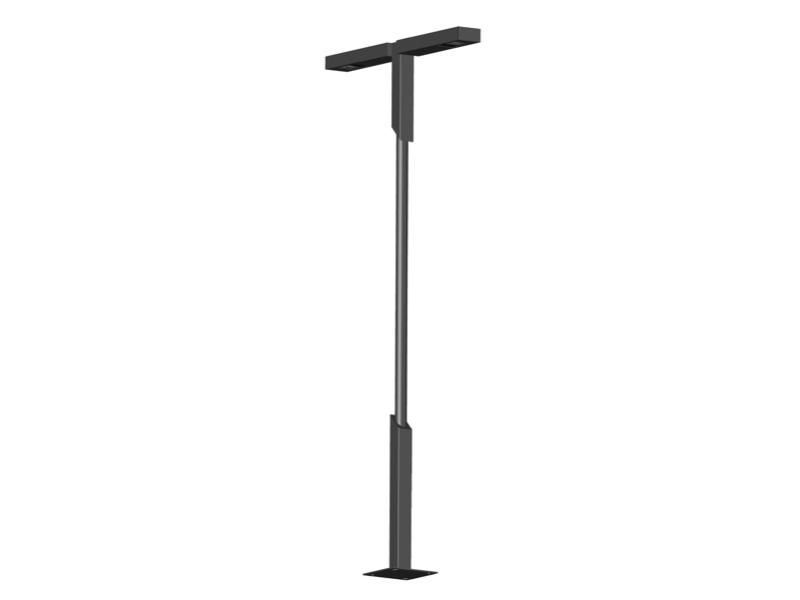

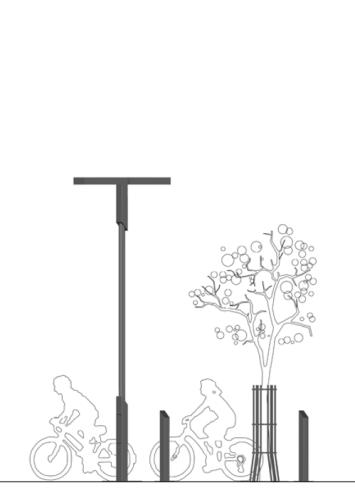

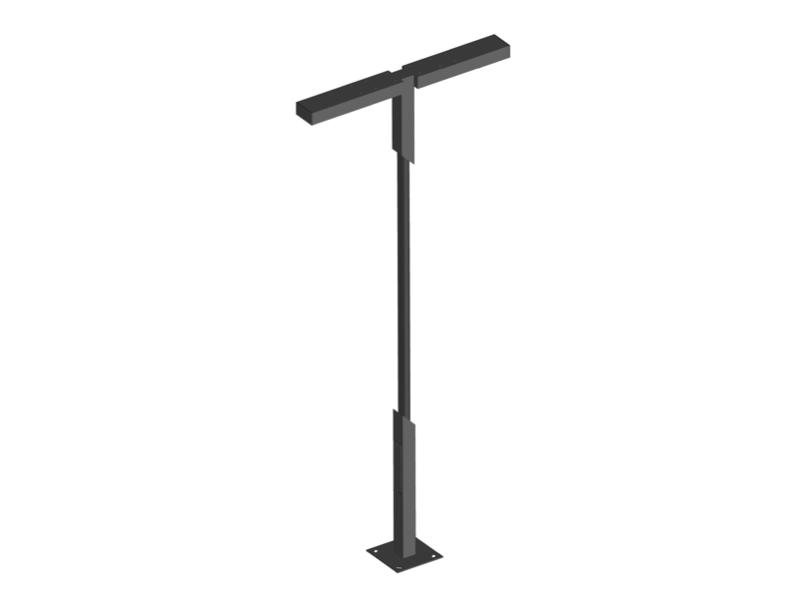

Rasvetni stub FORUM - varijanta 2 izrađuje se od čeličnih profila kvadratne i kružne osnove, zajedno sa odgovarajućom čel. baznom pločom i dve LED svetiljke sa kućištima od Al kutijastih profila dim. 100x200x3x800mm , snage 24-50W postavljenih simetrično, u istoj ravni. Ukupna, preporučena, visina rasvetnog stuba kreće se u rasponu od 4,0-6,0m.

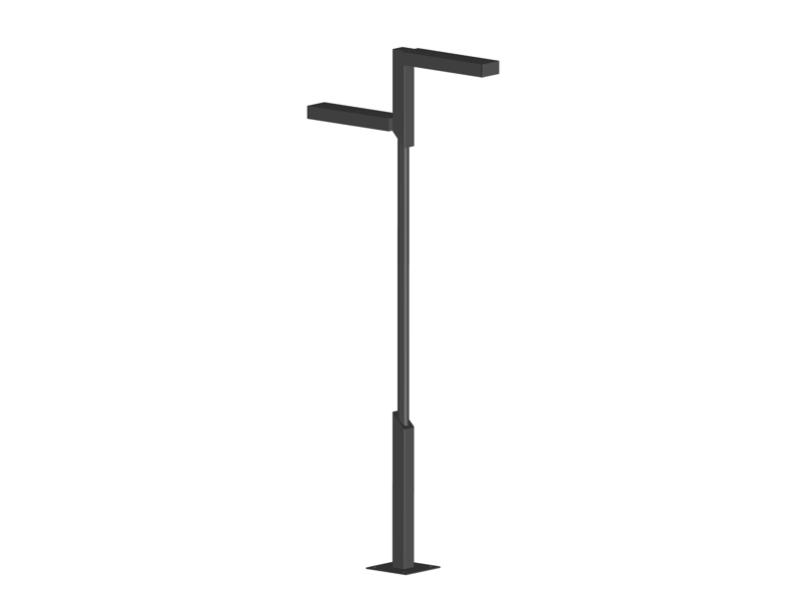

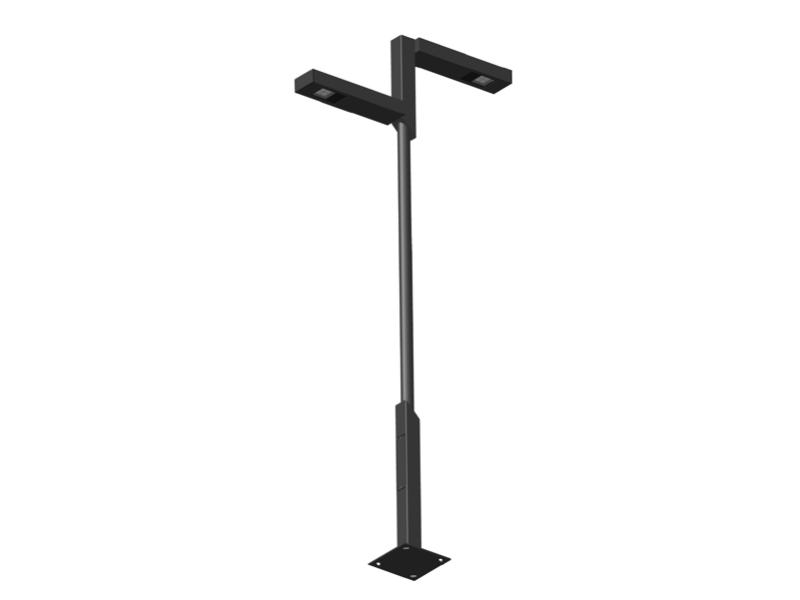

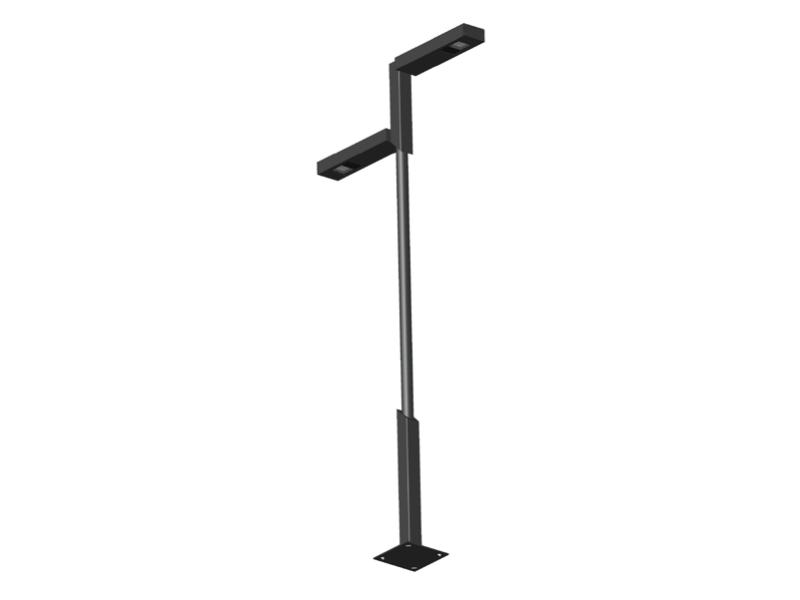

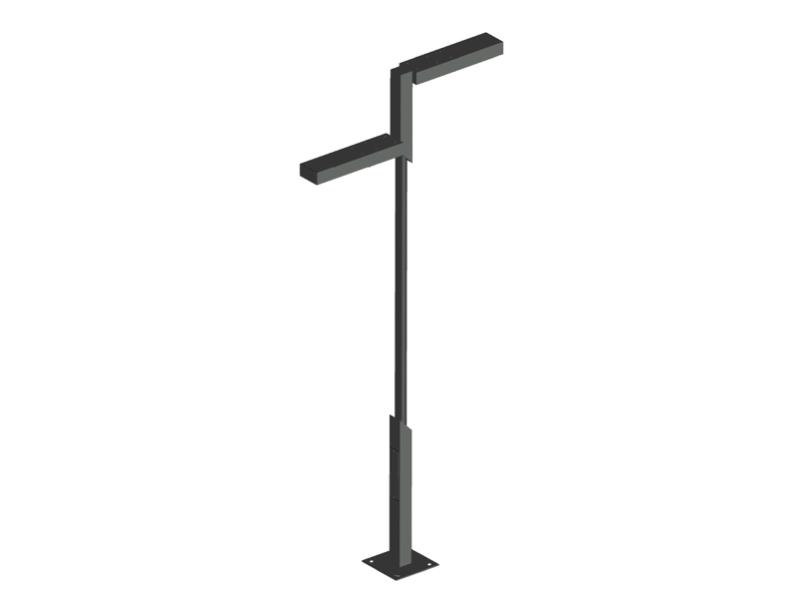

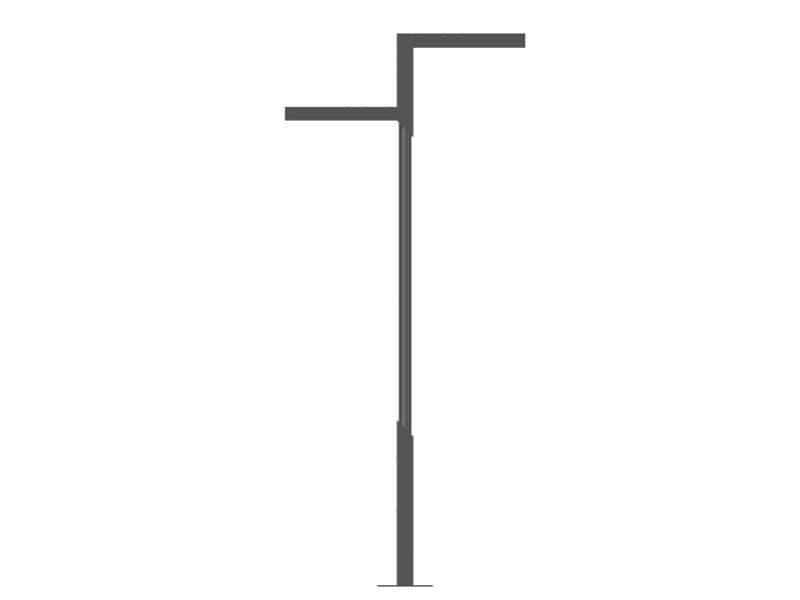

Rasvetni stub FORUM - varijanta 3 izrađuje se od čeličnih profila kvadratne i kružne osnove , zajedno sa odgovarajućom čel. baznom pločom i dve LED svetiljke sa kućištima dim. 100x200x3x800mm, snage 24-50W međusobno postavljenih u smaknutoj poziciji. Ukupna, preporučena, visina rasvetnog stuba kreće se u rasponu od 4,0 -6,0m.

Montaža stuba vrši se na prethodno priprmljen betonski temelj pomoću odgovarajuće tzv. "anker korpe", sačinjene od  4 (četiri) povijene i međusobno povezane čelične šipke, dimenzija i rasporeda prema priloženoj šemi. Pritezanje bazne ploče stuba i ankera vrši se pomoću odgovarajućih navrtki.

Prikazi temelja su informativnog karaktera, dati prema najčešćim primerima iz prakse. Ukoliko se stubovi postavljaju u nestandardnim uslovima i uz eventualne izmene detalja i prateće opreme potrebno je izvršiti proveru i korekciju datih dimenzija.


H stuba A B ∅d M L h b c
4m 300 215 21x45 M16 630 800 600 40
5m 350 300 24x50 M18 630 800 600 45
6m 400 300 24x50 M18 630 800 600 45
