Ravetni stub VEKTOR ilustruje koncept savremenog rasvetnog tela namenjenog osvetljenju gradskih saobraćajnica i komunikacionih zona različite kategorije. Stub se izrađuje u visini od 4,0 do 10,0 m, zajedno sa jednom ili dve svetiljke, koje mogu biti realizovane u većem broju varijantnih rešenja, shodno njihovim pozicijama, izabranoj snazi i potrebnim dimenzijama. Osnov sklopa čini stub od čeličnog kutijastog profila dim. 120(100)x200mm, zajedno sa odgovarajućom baznom pločom, čel. nosačem za prijem svetiljki i poklopcem za otvor namenjen smeštaju priključne ploče, FRA osigurača i adaptera. Kućište svetiljke radi se od Al kutijastog profila dim 100x200x3mm, sa odlivenim poklopcem i protektorom od kaljenog stakla, unutar koga je ugrađen optički blok za LED modularni svetlosni izvor, snage 24-250W, koji sklopu obezbeđuje visoke svetlotehničke performanse.
Završna obrada uključuje dvostruki nanos "epoxi prajmer"-a i finalno farbanje u izabranom tonu po RAL-karti. Dodatna zaštita postupkom toplog cinkovanja sprovodi se po zahtevu.


rasvetni stub VEKTOR rasvetni stub PANEL LUX urbani mobilijar Klupa FORMA N
rasvetni stub VEKTOR urbani mobilijar: Vertikalna zaštita stabala KLASIK urbani mobilijar: Barikadni stubić MONOLIT
rasvetni stub VEKTOR urbani mobilijar Korpa za otpatke MONOLIT urbani mobilijar žardinjera SPLET
rasvetni stub VEKTOR urbani mobilijar Barikadni stubić POINT urbani mobilijar: Horizontalna zaštita stabala STANDARD

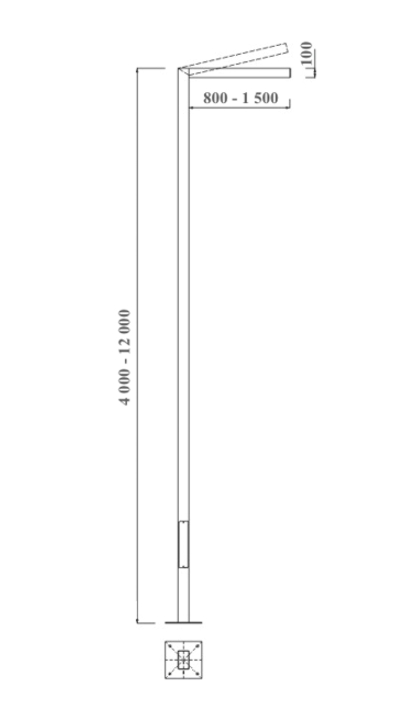

Rasvetni stub VEKTOR - varijanta 1 izrađuje se od čel. kutijastog profila dim. 120(100)x200mm, zajedno sa odgovarajućom čel. baznom pločom i jednom LED svetiljkom od Al kutijastog profila dim. 100x200x3mm snage 24-250W. Ukupna visina rasvetnog stuba može se realizovati u rasponu od 4,0-10,0m.

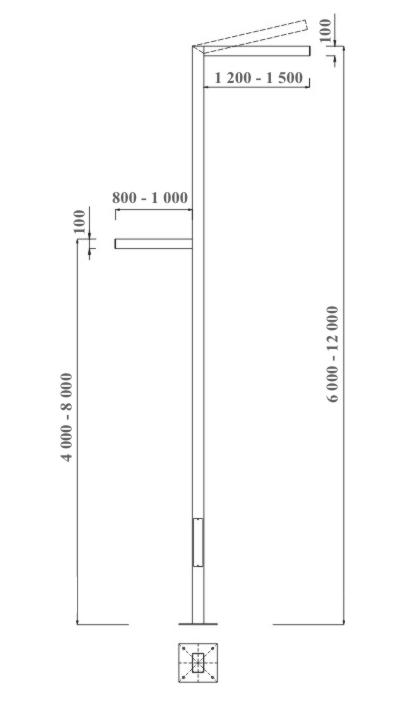

Rasvetni stub VEKTOR - varijanta 2 izrađuje se od čel. kutijastog profila dim. 120(100)x200mm, zajedno sa odgovarajućom čel. baznom pločom i dve LED svetiljke od Al kutijastih profila dim. 100x200x3mm, snage 24-250W, međusobno postavljenih u smaknutoj poziciji. Ukupna visina rasvetnog stuba može se realizovati u rasponu od 6,0-10,0m.

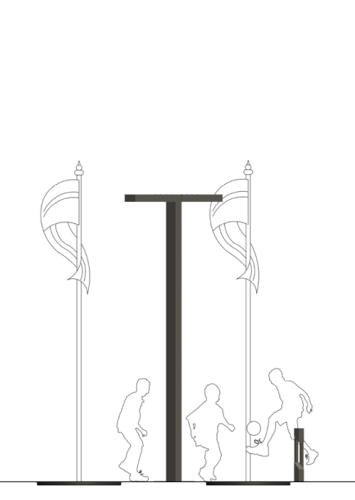

Rasvetni stub VEKTOR - varijanta 3 izrađuje se od čel. kutijastih profila dim. 120(100)x200mm, zajedno sa odgovarajućom čel. baznom pločom i dve LED svetiljke od Al kutijastih profila dimenzije 100x200x3mm, međusobno simetrično postavljenih, u horizontalnom položaju ili pod uglom. Ukupna visina rasvetnog stuba može se realizovati u rasponu od 4,0-10,0m.

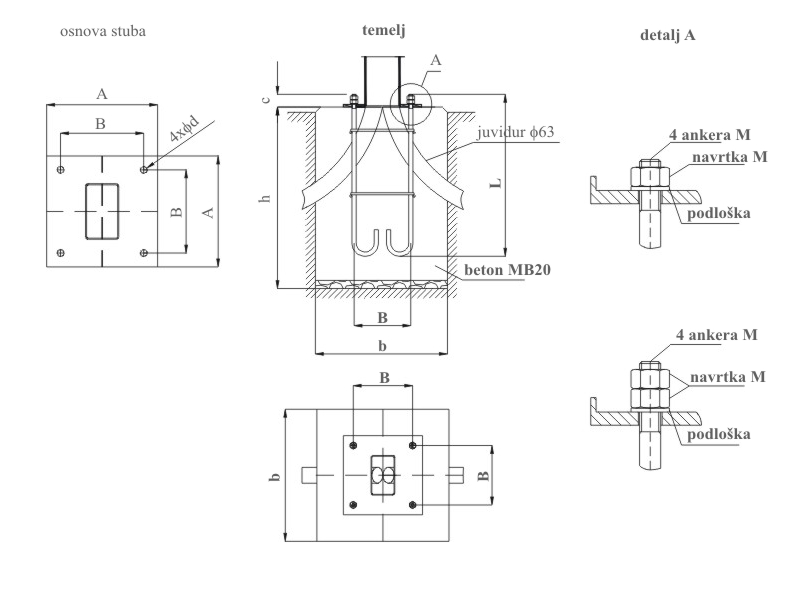

Montaža rasvetnog stuba se vrši na prethodno izveden betonski temelj, pomoću odgovarajuće, tzv. "anker korpe", sačinjene od 4 (četiri) povijene i međusobno povezane šipke od betonskog gvožđa, dimenzija i rasporeda prema priloženoj šemi. Pritezanje stuba, odnosno njegove bazne ploče, i pripadajućih ankera ostvaruje se sa po jednom, odnosno dve odgovarajuće navrtke preko kojih se, po zahtevu, mogu postaviti zaštitne gumene kapice.

Prikazi temelja su informativnog karaktera, dati prema najčešćim primerima iz prakse. Ukoliko se stubovi postavljaju u nestandardnim uslovima i uz eventualnu izmenu detalja i prateće opreme potrebno je izvršiti proveru i korekciju datih dimenzija.

H stuba A B ∅d M L h b c
4m 300 215 20 M16 630 800 600 40
6m 400 300 22 M18 630 800 600 50
8m 400 300 22 M18 880 1200 800 50
10m 400 300 24 M20 880 1200 800 60
