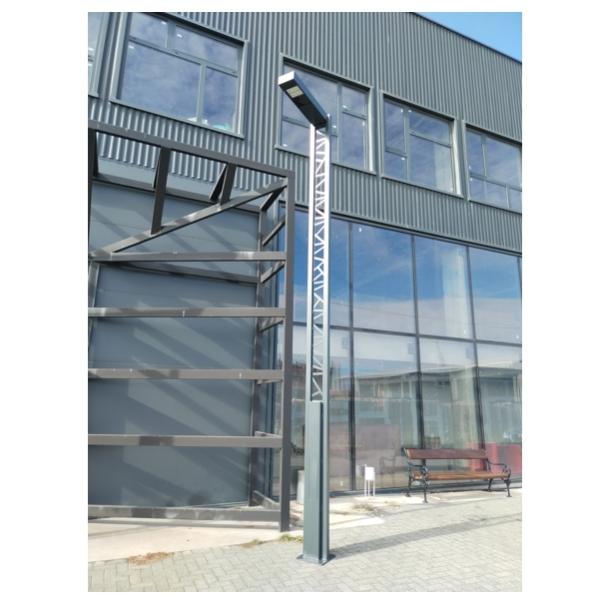

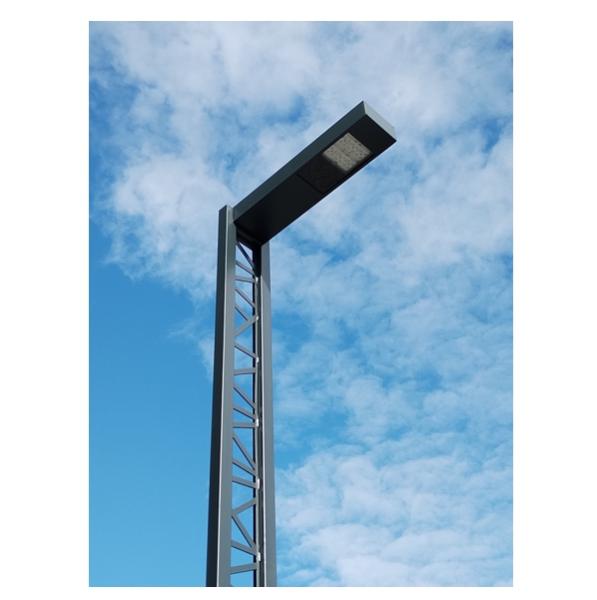

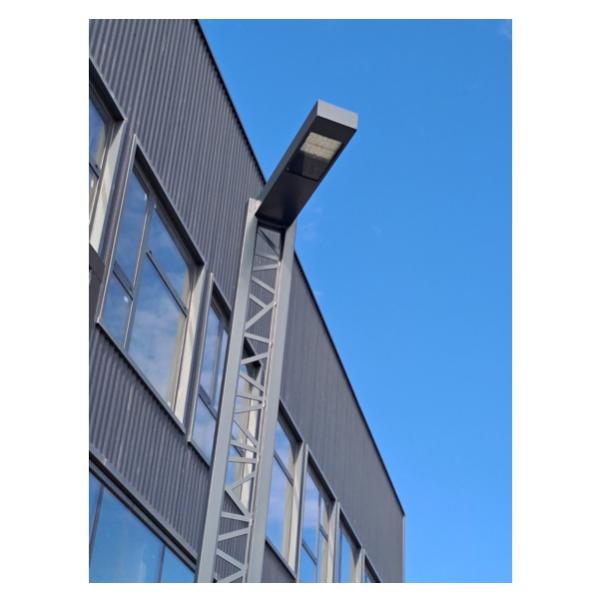

Svetiljka, tip VEKTOR, vezana je za domen javne rasvete i primarno je projektovana kao sklopni element istoimenog rasvetnog stuba ali se uspešno može primeniti i na drugim, oblikovno pogodnim stubovima, kao samostalna fasadna ili viseća svetiljka. Kućište, dužinie 0,6-1,3m, u potpunosti je izrađeno od Al kutijastog profila dim. 100x200x3mm, sa poklopcem od Al legure i posebno profilisanom, čel. podkonstrukcijom. Optički blok, sačinjen od Al hladnjaka, LED modula i nosača, zajedno sa elektronskim napajanjem, objedinjen je u celovit sklop kojim se postižu visoke svetlotehničke karakteristike.
Završna zaštita obuhvata dvostruki nanos "epoxi prajmer" - a i finalno farbanje u izabranom tonu po RAL-karti.

svetiljka svetiljka VEKTOR stub TEHNUM urbani mobilijar Kanta SPLET 1
svetiljka: svetiljka VEKTOR stub: TEHNUM urbani mobilijar: barikadni stubić PROMENADA
svetiljka: svetiljka VEKTOR stub: TEHNUM urbani mobilijar: žardinjera SPLET

Preporuke u tablici su informativnog karaktera, te je za konkretnu situaciju potrebno uraditi odgovarajući fotometrijski proračun.

Datoteke za fotometrijski proračun možete naći u sekciji fotometrija.

Za stručnu pomoć pri izradi fotometrijskog proračuna možete kontaktirati naš projektni biro.

Tip svetiljke Svetlosni izvor Vrsta javnog prostora Širina osvetljene zone Distribucija svetla Visina montaže Rastojanje između stubova
VEKTOR 24 - 250 LED
- - usmereno - -

Optički blok

Stepen zaptivenosti: IP65
Otpor na udar: IK08

Klasa električne izolacije: I  ili  II
Regulacija svetla: daljinsko upravljanje ( 1 - 10V, DALI )

Tip svetiljke Svetlosni izvor Snaga izvora Svetlosni fluks Temperatura boje Masa
VEKTOR 24 - 250 LED 24 - 250 W 3 960 - 41 250 lm prema izabranim diodama 5,5 - 10,1 kg

Montaža i održavanje

Svetiljka VEKTOR, primarno je element istoimenog rasvetnog stuba ali se može primeniti i na sve ostale, oblikovno pogodne, stubove ili druge vidove vertikalnih nosača, kod fasadne varijante. U navedenim slučajevima montaža se sprovodi preko posebno profilisane čel. podkonstrukcije formirane prema konkretnoj poziciji svetiljke i uslovima konstruktivne veze. Pritezanje Al kućišta i čel. podkonstrukcije vrši se vijcim M5 sa upuštenom glavom, grupisanih sa gornje strane svetiljke.
Kod varijante viseće svetiljke, okačene preko sajle, montaža se vrši pomoću para odgovarajućih stezaljki fiksiranih sa gornje strane svetiljke.
Pristup napajanju i optičkom bloku, u svim slučajevima, omogućeno je skidanjem bočnog poklopca, fiksiranog sa 4 (četiri) vijka M4 sa upuštenom glavom.
